پرشر فن پکیجOPEN پاسکل
وظیفه فن و پرشرسوئیچ هوا در پکیج های دیواری ایران رادیاتور و بوتان:
عملکرد صحیح قن توسط پرشر سوئیچ که به وسیله یک عدد شلنگ سیلیکونی به ونتوری فن متصل شده است کنترل می شود.

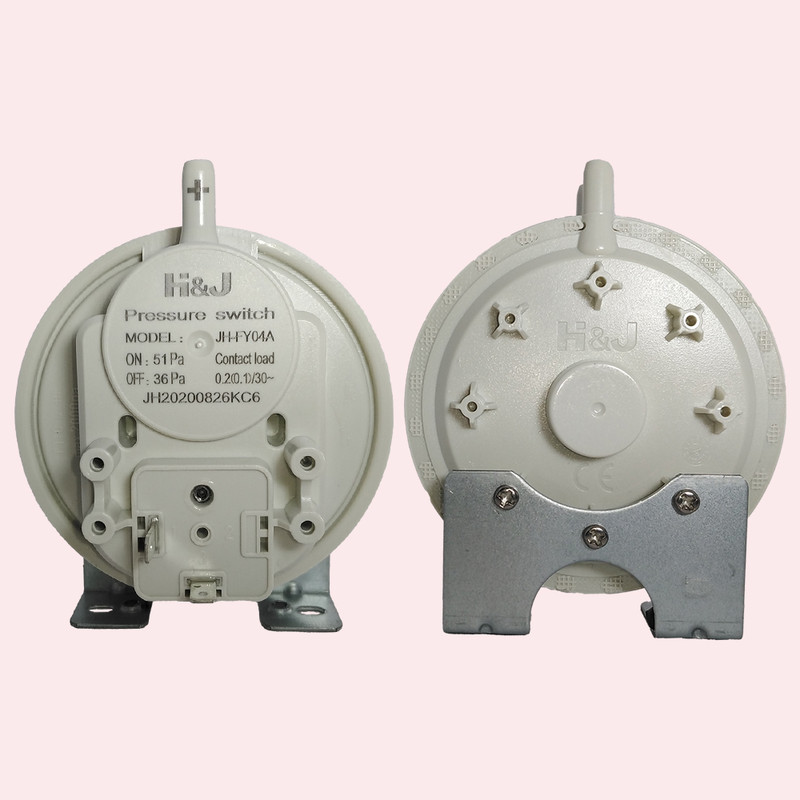

پرشر سوئیچ چیست:
پرشر سوئیچ دارای دیافراگم و میکروسوئیچ می باشد که قسمت بالا دیافراگم فشار مثبت و قسمت پایینی فشار منفی وصل می شود.
با توجه به نوع طراحی ونتوری قرار گرفته در فن ، تولید فشار مثبت و منفی در ونتوری به وجود می آید.
زمانی که فن شروع به کار می کند ، فشار داخل ونتوری سبب عمل کردن میکروسوئیچ می شود.
اگر فن عمل نکند و خاموش باشد ، بین ترمینال مشترک (p) و ترمینال نرمالی کلوز ( NC) ارتباط برقرار می باشد . و اگر عمل کردن و روشن بودن فن و ایجاد فشار اتصال بین پایه های مشترک (p) و پایه نرمالی اپن (NO) برقرار خواهد بود.
نکته: توجه داشته باشید که قبل از شروع به کار و راه اندازی پکیج ، برد کنترلی قطع بودن ارتباط بین پایه P , NO را بررسی می کند و از قطع بودن آن اطمینان حاصل می کند و این به این دلیل می باشد که از یکسره کردن پرشر سوئیچ هوا جلوگیری کند.
روش تست پرشر هوا پکیج :
برای تست پرشر هوا پکیج باید از اهم متر استفاده کنیم ، اهم متر را در حالت بوق چک قرار داده و به محل اتصال فیش پرشر سوئیچ وصل می کنیم ، بعد از راه اندازی و روشن کردن پکیج و کارکردن فن باید ارتباط برقرار شده و صدای بوق از اهم متر شنیده شود.
نکته : اگر پرشر سوئیچ دارای سه محل اتصال باشد ، یک ترمینال مشترک می باشد و دو ترمینال دیگر ، یکی NC و دیگری NO می باشد.
شما می توانید در صورت نداشتن اهم متر عمل مکش هوا و دهش هوا را با استفاده از دهان انجام بدهید.
نکته ای که باید مد نظر داشته باشید این است که کعمولا پرشر سوئیچ ها با فشارهایی بین ۵۰ تا ۱۲۰ پاسکار محدوده کاری آن می باشد و در زمان تست مصنوعی این را مد نظر داشته باشید.
نکته: اگر مسیر خروجی مسدود شود فشار درون هر دو شلنگ مثبت و منفی به حالت مثبت می شود که باعث این می شود که دیافراگم به حالت اول خود بازگردد.
روش تست پرشر سوئیچ هوا پکیج در زمان کارکرد دستگاه:
باید یک مرتبه در زمان خاموشی فن با استفاده از اهم متر از قطع ارتباط بین پایه مشترک و پایه NO اطمینان حاصل کنیم.
و در مرتبه بعد در زمان روشن بودن فن از ارتباط بین پایه مشترک و پایه NO اطمینان حاصل کنیم.
درستش می کنیم
مرکز تخصصی نصب ، تعمیر و سرویس انواع پکیج های ایرانی و خارجی
نصب ، تعمیر و سرویس و جا به جایی انواع کولر گازی ایرانی و خارجی با بهترین تکنسین های فنی
علائم خرابی پرشر سوئیچ پکیج :
فن روشن نمی شود : به دلیل اینکه برد کنترلی پیش از استارت فن پرشر سوئیچ را مورد بررسی قرار می دهد و بعد از عمل کرد صحیح پرشر سوئیچ پکیج فرمان استارت فن و کارکرد پکیج را می دهد.
در صورت خاموش بود فن : اگر ما با جدا کردن لوله آنتی کندانس ، فن روشن نشود و اگر با کشیدن یکی از سیم های پرشر سوئیچ هوا قن دستگاه روشن شود و پکیج شروع به کار کند یعنی پرشر سوئیچ خراب شده است.
محل نصب پرشر سوئیچ پکیج:
در بالاترین قسمت پکیج بالای محفظه احتراق و معمولا در کنار فن قرار دارد.
